Machine de découpe et gravure laser - S1 - 20W - xTool - Version Basic

Présentation

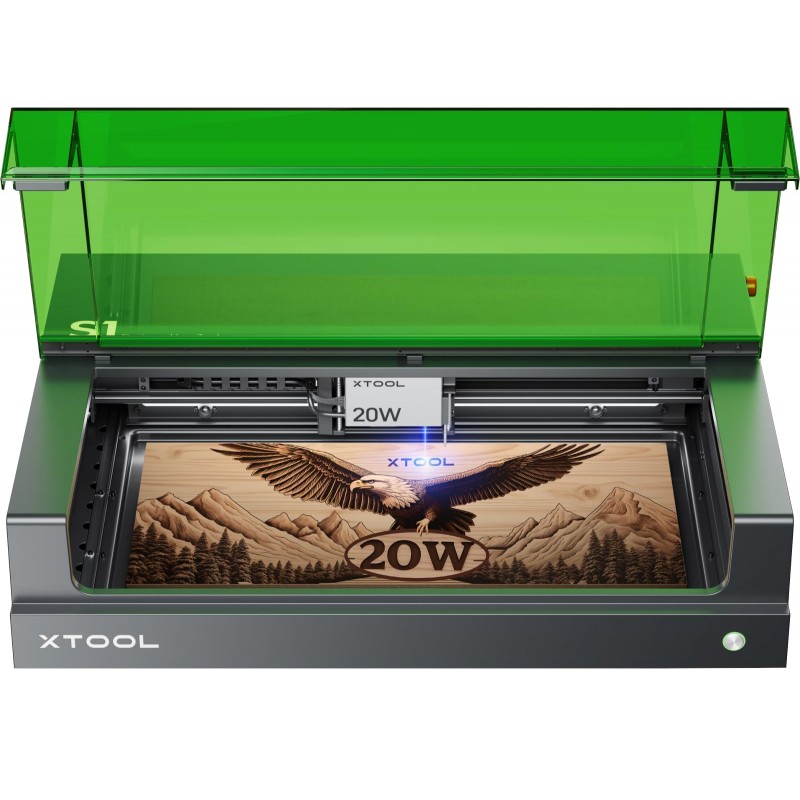

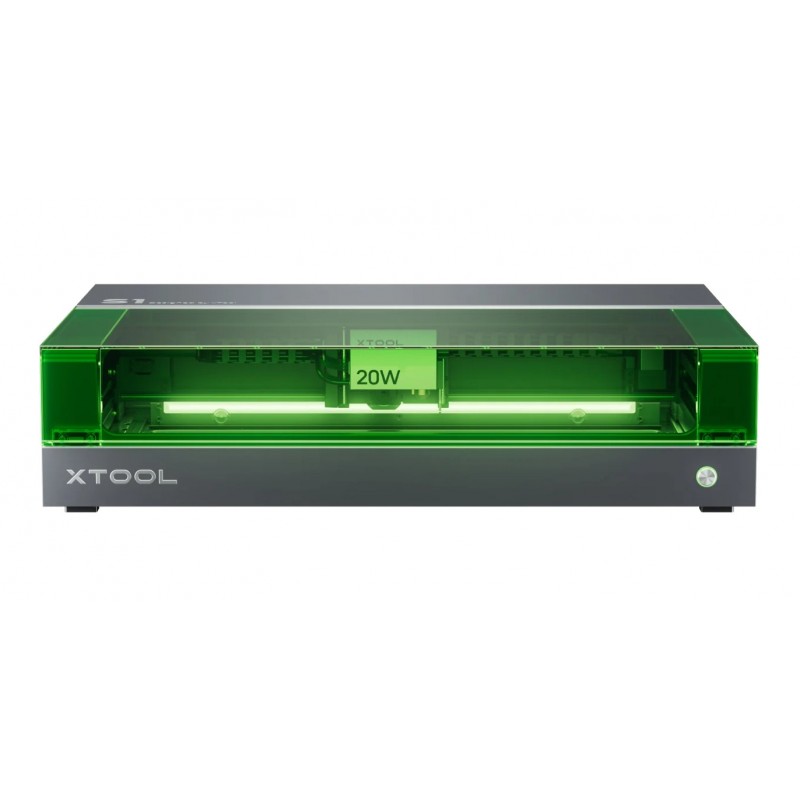

La machine S1 - 20 W de la marque xTool est une machine de découpe et gravure laser à diode d'une puissance de 20 W. Avec une surface de travail de 498 x 319 mm, elle permet de travailler sur des grands formats. Elle est fermée, compacte et optimisée alliant sécurité, puissance et précision.

La version proposée est la version Basic.

Cette machine est modulaire avec les têtes lasers interchangeables pour s'adapter à de nombreux scénarios. Elle offre des découpes nettes et rapides ainsi que des gravures ultra-précise sur de nombreux matériaux tels que le Bois, le Papier, le Carton, le Cuir, le Verre, le Tissu, La pierre et l'Acrylique foncé et opaque.

Cette machine est idéale pour une utilisation domestique, dans les centres de formation (écoles, collèges, lycées et enseignement supérieur), dans les FabLab et dans l'industrie.

Points Forts

• Têtes lasers interchangeables : La machine S1 permet d'interchanger les têtes lasers pour un maximum de polyvalence sur différents matériaux. Les têtes lasers sont :
  • Diode de puissance 20 W : Tête polyvalente pour de la gravure et de la découpe

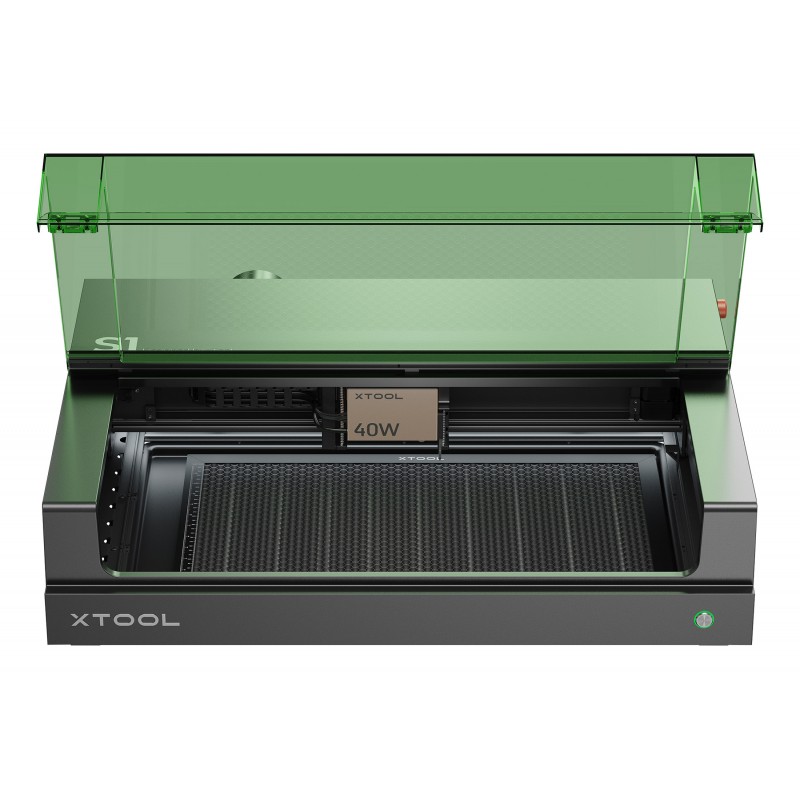

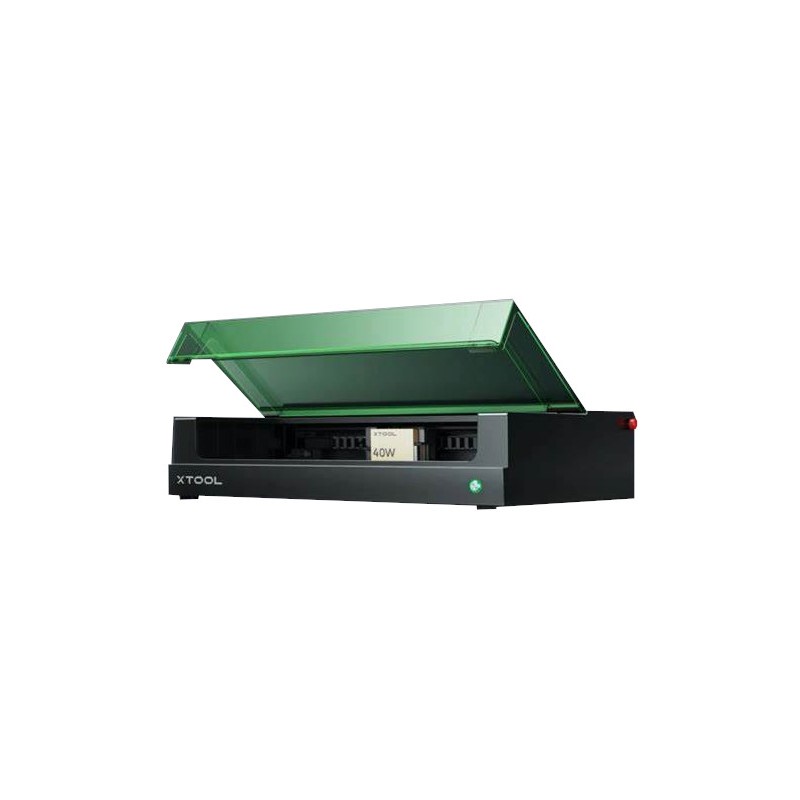

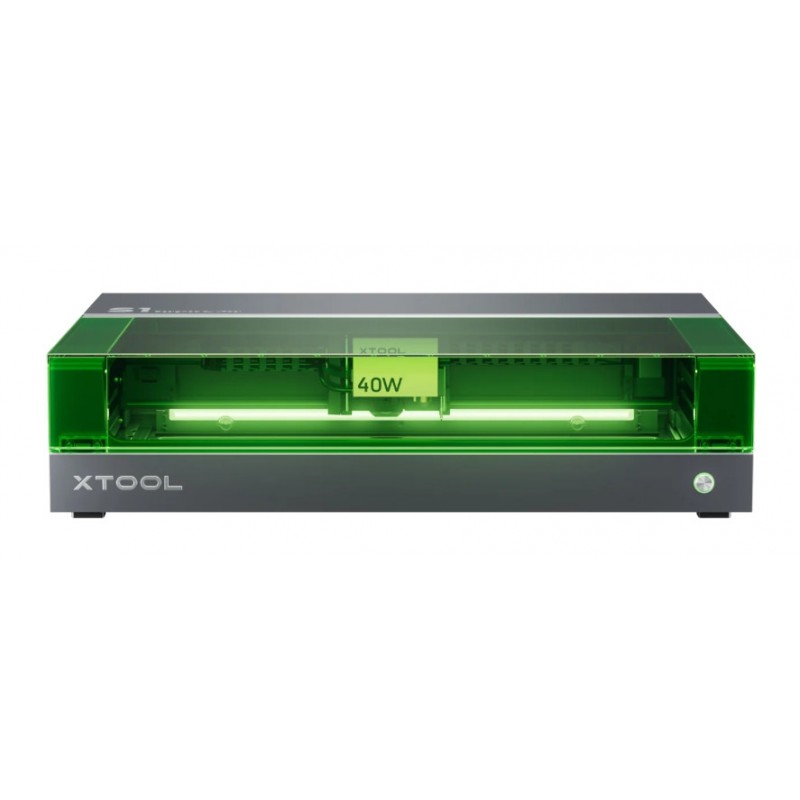

  • Diode de puissance 40 W : Tête idéale pour les découpes de matériaux épais (jusqu'à 18 mm dans le bois) en une seule passe
  • Diode Infrarouge de puissance 2W - 1064 nm : Tête idéale pour la gravure sur le métal, le plastique et l'acrylique noir en offrant une haute précision
• Excellente précision : La machine S1 est équipée de la technologie de positionnement précis "Pin-Point™" 10 fois plus précise qu'une caméra réduisant les erreurs de positionnement pour des pièces réussies en un seul passage et donc sans déchets. De plus les différentes têtes lasers proposent plusieurs résolutions (taille du spot) :
  • Tête 20 W : Taille du spot 0.08 x 0.06 mm
  • Tête 40 W : Taille du spot 0.08 x 0.1 mm
  • Tête 2 W : Taille du spot 0.03 x 0.03 mm
• Vitesse exceptionnelle : La vitesse maximale de travail est de 600 mm/s augmentant la rapidité d'exécution et améliorant le productivité. Cette vitesse est atteignable grâce aux rails de guidage robustes qui assurent une grande stabilité
• Logiciel xTool Creative Space : La machine S1 est fournie avec un logiciel xTool Creative Space très simple et facile d'utilisation. Les principales fonctionnalités sont l'autofocus en un seul clic, l'optimisation des trajectoires, l'accès à une bibliothèque de plus de 500 matériaux avec les pré-réglages définies, des fichiers projets et tutoriels gratuits et le contrôle / commande de plusieurs machines xTool. Ce logiciel est disponible pour les ordinateurs Windows et MacOS ainsi que pour les tablettes et smartphones sous Android et iOS
• Diversité des Matériaux : La machine S1 permet de travailler en gravure et découpe sur une très grande diversité de matériaux :
  • Découpe au Laser à Diode : Papier, Carton, Cuir, Bois, MDF, Feutre et certains Acryliques opaques et foncés
  • Gravure au Laser à Diode : Papier, Carton, Cuir, Tissu, Bois, MDF, Bambou, certains Acryliques opaques et foncés, Céramique, Verre, Jade, Marbre, Schiste, Ciment, Brique, Métal plaqué, Métal peint, Inox
  • Gravure au Laser Infrarouge 1064 nm : Métal, Plastique et Acrylique noir.siles de cuisines, les outils,...
• Sécurité absolue : La machine S1 est une machine laser de classe I, ultra sur pour tout les utilisateurs. Elle intègre :
  • Un capot filtrant anti-lumière double bande (bleu et rouge) tout en restant transparent et permettant d'observer le processus sans lunettes. La filtration de la lumière bleue est de 99,65% et 99,15% pour la lumière rouge
  • Un arrêt automatique du processus de découpe et gravure lorsque le couvercle est ouvert et évite toute fuite de laser
  • Un arrêt d'urgence avec un bouton coup de poing qui arrête instantanément le fonctionnement
  • Une ventilation efficace avec un tuyau d'évacuation pour éliminer les gaz nocifs produits par le traitement laser et pouvant être traités par l'extracteur et purificateur d'air
  • Un kit de détection incendie suivant cinq directions détectant une flamme et libérant du CO2 pour éteindre l'incendie
  • Une clé de verrouillage de la machine permettant toute utilisation accidentelle par des enfants ou d'autres personnes
• Evolutive : La machine S1 est évolutive dans le temps avec la possibilité d'ajouter des compléments :
  • Module Tête Laser à diode 40 W : Cette tête permet de découper des épaisseurs de matériaux plus épais (18 mm de bois cerisier ou contreplaqué de tilleul, 15 mm de bois de noyer et d'acrylique,...)
  • Module Tête Laser Infrarouge 2W 1064 nm : Cette tête permet de graver sur les matériaux tels que l'Inox, l'Argent, l'Or, le Platine, l'Aluminium, le Titane, le Laiton, le Fer, l'Inox, l'Acrylique, le Plastique
  • Kit assistance d'air : Il permet d'obtenir une finition plus propre et plus lisse avec un flux d'air de 30 litres par minute tout en protégeant la lentille laser
  • Dispositif rotatif 4 en 1 : Ce dispositif est constitué de 4 éléments permettant la gravure laser sur des pièces cylindriques et sphériques. Ce kit intègre un dispositif rotatif avec mandrin, un dispositif rotatif avec deux rouleaux, un élément de fixation pour les sphère et un élément de fixation pour les anneaux.
  • Socle Rehausse : Cette rehausse permet d'augmenter la hauteur des pièces à travailler jusqu'à 125 mm
  • Panneau en nid d'abeille : Le plateau nid d'abeille élinime les traces de brulures avec l'évacuation du flux d'air par le dessous de la pièce. La finition des pièces est propre et soignée.
  • Extracteur et Purificateur d'air SafetyPro^™ AP2 : Ce nouveau extracteur et purificateur d'air intègre 6 couches de traitement des fumées et des poussières. Il permet le rejet de l'air vicié dans une pièces sans aucun risque pour les personnes. Outre les poussières, il élimine les odeurs désagréables issues de la découpe et la gravure laser.
  • Kit de sécurité incendie : Ce kit permet de détecter les flammes, de couper l'alimentation électrique et d'éteindre un début d'incendie avec des cartouches de gaz CO₂. (intégré dans la version Basic)
• Et encore plus de fonctionnalités :
  • Mise au point automatique : La machine est pourvue d'un autofocus permettant de travailler sur des surfaces planes et incurvées avec la technologie 3D Cruve™ (assiettes, cuillères, ...)
  • Conception assistée par IA : A partir de quelques mots, l'Intelligence Artificielle vous propose des designs prêts pur le laser dans différents styles.
  • Traitement des lots assisté par IA : Les formes des objets sont détectés automatiquement  par l'Intelligence Artificielle et la machine traite alors des lots de pièces en une seule fois.

Caractéristiques Techniques :

• Surface de Travail : 498 x 330 mm
• Hauteur de Travail : 42 mm
• Caractéristique du Laser :
  • Puissance 20 W
  • Technologie : Diode Laser
  • Longueur d'onde : 455 nm
  • Durée de vie : 10 000 heures
• Caractéristiques sur les matériaux :
  • Epaisseur maximale de découpe : 10 mm (Cerisier, Tilleul)
  • Vitesse maximale de gravure : 600 mm/s
  • Vitesse maximale de découpe en un seul passage : 7 mm/s (dépend du matériaux et de l'épaisseur)
  • Précision (taille du spot ) : 0.08 x 0.06 mm
• Logiciel :
  • xTool Creative Space (XCS) inclus
  • Système d'exploitation supporté : Windows, MacOs, Android, iOS
  • Type de fichiers : .svg / .dxf / .jpg / . jpeg / .png / . bmp / .tif / . cr2 / ...
  • Machine compatible avec le logiciel LightBurn
• Connectivité : USB / Wi-Fi
• Positionnement Pin-Point™
• Mise au point : Autofocus sur surface plane et incurvée
• Ventilateur d'extraction
• Tuyau d'échappement
• Sécurité : Classe 1
• Dimensions : 765 x 561 x 183 mm
• Poids : 20 Kg
• Niveau de bruit : < 60 dB
• Alimentation électrique 230V AC avec adaptateur 24V 8A
• Compléments possibles :
  • Module Tête Laser à Diode 40W
  • Module Tête Laser Infrarouge 2 W
  • Kit Assistance d'Air (intégré à la version Basic)
  • Dispositif Rotatif 4 en 1
  • Socle rehausse
  • Panneau Nid d'Abeille (Intégré à la version Basic
  • Extracteur et Purificateur d'Air
  • Kit de sécurité Incendie (intégré à la version Basic)

Contenu de la machine S1 - 20W :

• 1x Machine xTool S1
• 1x Module Laser à diode 20W
• 1x Capteur de distance
• 2x Clé USB
• 1x Tournevis
• 11x Vis M3x8
• 1x Câble USB
• 1x Tuyau d'évacuation des fumées
• 1x Adaptateur d'alimentation avec câble
• 1x Boîte de stockage
• 1x Pack de matériaux
• 1x Brochure
• 1x Manuel d'utilisation

Contenu du Pack Version Basic :

• 1x Machine xTool S1 - 20W
• 1x Kit assistance d'air
• 1x Panneau Nid d'Abeille
• 1x Kit de sécurité incendie
