Machine CNC - Carvera

Fraiseuse / Centre d'Usinage CNC - Carvera - Makera

Présentation :

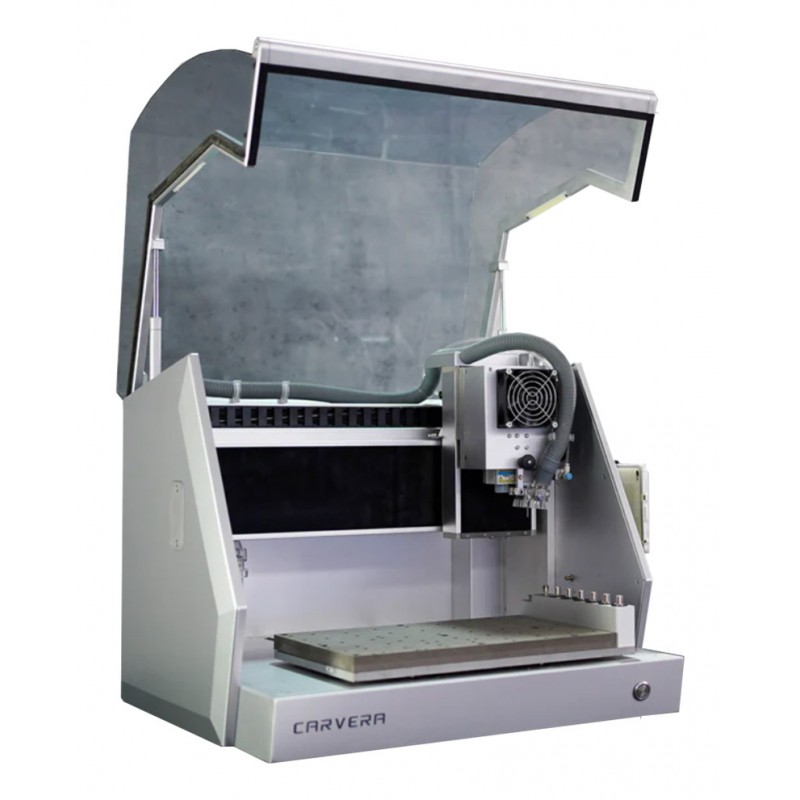

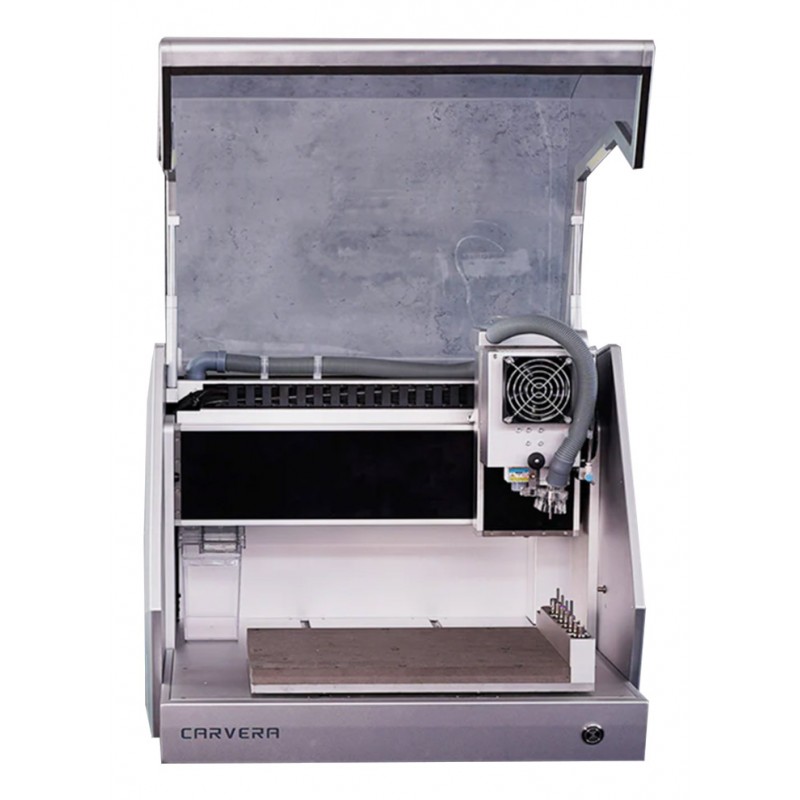

Le centre d'usinage et fraisage à commande numérique CNC Carvera est une machine de bureau très polyvalente, précise et conviviale. Elle est leader dans sa catégorie avec un prix très attractif.

De base, elle intègre un changeur automatique d'outils, un module de gravure à diode laser 2.5 Watts / 445 nm et d'un dispositif pour l'aspiration des poussières. Le contrôleur CNC est compatible avec les logiciels de CAO/FAO Fusion 360, SolidWorks, AutoCad, VCarde Pro, Apire, Illustrator et bien d'autres. Elle est évolutive avec la possibilité d'intégrer un 4eme axe rotatif.

Ce machine compacte est idéale pour un usage domestique, dans les centres de formation, écoles, collèges, lycées, universités et écoles d'ingénieurs, ainsi que dans les FabLab, pour tous les utilisateurs et makers ayant besoin de réaliser des pièces par l'usinage (enlèvement de matière)

Points Forts :

• Changeur d'outils automatique et Palpeur d'outils : La Carvera intègre un changeur d'outils automatiques à 6 emplacements et d'un palpeur d'hauteur outils. Ces opérations sont automatisées, ce qui libère énormément de temps à l'utilisateur. Ces opérations manuelles sur les autres machines sont fastidieuses et chronophages et nécessite souvent que l'utilisateur soit au côté de la machine. Avec Carvera, concentrez vous sur votre conception et elle s'occupe de la réalisation !
• Module de gravure à diode laser intégré : La Carvera est fournie avec un module de gravure laser 2,5 Watts à la longueur d'onde 455 nm, qui permet le marquage de vos pièces (papier, carton, bois, plastique, cuir, tissus,...) par cette technologie. La basculement des fonctions CNC et gravure laser est très aisée.
• Dispositif d'aspiration des poussières : La Carvera intègre, de base, un dispositif d'aspiration des poussières permettant la réalisation de vos pièces dans un environnement propre et ce, du début de l'usinage, jusqu'à la fin de celui-ci. Ce dispositif réduit également les opérations de nettoyage et de maintenance sur la machine
• Module 4eme axe (optionnel) : La machine Carvera peut être équipée d'un 4eme axe permettant d'intégrer une rotation. Elle devient d'un véritable centre d'usinage 4 axes. Il est alors possible de réaliser des pièces cylindriques par tournage, des objets doubles faces et aussi des usinages 3D. Avec ce 4eme axes, vous n'êtes plus limités par les matériaux comme sur une imprimante 3D, mais vous pouvez usiner des plastiques, des bois, des métaux pour réaliser des pièces uniques alliant beauté et réalisme.
• Enorme polyvalence et diversité de réalisation : La Carvera est la machine qui vous permettra une extrême polyvalence dans la réalisations de vos créations. Elle permet de réaliser :
  • Des PCB (Print Circuit Board) / Circuits Imprimés. N'attendez plus des semaines pour recevoir votre circuit imprimés et/ou ne manipulez plus de produits chimiques. Introduisez votre plaque exopy revêtue de cuivre, charger votre fichier dans la machine. Avec le changeur d'outil et le nivellement automatique, votre circuit imprimé sera disponible en quelques minutes et ajoutez même un marquage sur celui ci avec le module laser !
  • Des pièces mécaniques dans des matériaux plus durs. Réalisez vos pièces mécaniques pour vos robots, vos drones et vos autres objets à partir de matériaux en fibre de carbone ou de pièces métalliques avec une grande précision, une meilleure qualité et en maîtrisant le cout. La fabrication de pièces par enlèvement de matière avec un centre d'usinage CNC est complémentaire de l'impression 3D et permet des réalisations que ces dernières machines ne permettent pas.
  • Des oeuvres d'art et des objets personnalisés : Artistes et Designers, avec les nombreux matériaux compatibles avec le centre d'usinage Carvera, vous pouvez réaliser des magnifiques oeuvres d'arts et personnaliser les objets de votre choix. Réalisez des bijoux, des statuettes mais aussi des moules en bois, en plâtre pour du thermoformage avec ce centre d'usinage.
  • Réalisez vos propres objets : Vous souhaitez faire des décorations uniques chez vous ? Offrir à vos proches des cadeaux personnalisés ? Avec la machine Carvera, rien n'est impossible à réaliser. Laissez libre cours à votre imagination et à votre créativité. Carvera sera à vos côtés pour les matérialiser.
• Haute Qualité et Précision : Le centre d'usinage Carvera a été conçu et il est réalisé par des professionnelle de l'usinage. Les solutions techniques mises en oeuvre sur la machine sont de haute qualité :

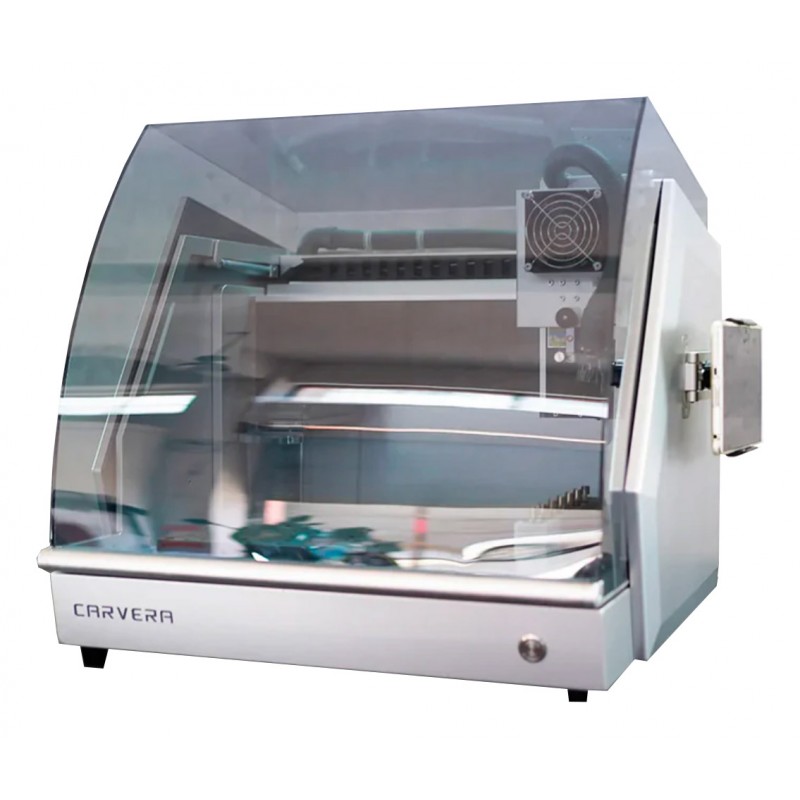

  • Cadre robuste et Enceinte Fermée : La structure principale est en alliage métallique et la coque en acier inoxydable. La machine intègre un capot de protection en polycarbonate transparent. Il permet l'utilisation de la machine en toute sécurité tout en réduisant le bruit et en concernant une visibilité exceptionnelle.
  • Transmissions et Guidages de Haute Qualité : Les axes du centre d'usinage sont équipés de transmissions par vis à billes et de guidages avec des rails linéaires. Les mouvements sont précis, plus fluides, sans vibrations pour un fonctionnement optimal tout en restant silencieux.
  • Motorisations avec Servomoteurs en Boucle Fermés : La Carvera est la première machine de sa catégorie à intégrer des servomoteurs avec un contrôle en boucle fermée. Par conséquence, elle est exceptionnellement précise. De plus ce type de contrôle / commande permet de détecter les collisions et d'arrêter automatiquement la machine pour éviter toutes dégradations que ce soit de la machine ou de l'outil.
  • Entièrement assemblé, réglé et testé : Tous les centres d'usinage sont assemblés, réglés et testés en usine. Elles sont également mises sous tension plusieurs jours pour tester l'ensemble logiciel machine. A l'issue de ce contrôle qualité, elles sont emballées dans des caisses en bois puis expédiées en toute sécurité.

Caractéristiques Techniques :

• Volume de travail (XYZ) : 260 x 240 x 140 mm
• Dégagement du portique en Z : 120 mm
• Changeur d'outils automatique : Oui
• Taille du changeur d'outils : 6 Emplacements
• Broche :
  • Puissance : 200W
  • Vitesse réglable : de 0 à 15 000 Tr/min
  • Refroidissement par air
  • Contrôle de la température
  • Coaxialité de la broche (fond rond) : <0.01 mm
• Pince de serrage :
  • En Standard : 1/8 pouces
  • En option : 1/4 pouces, 4 mm, 6 mm
• Mécanique et Motorisation des axes :
  • Motorisations des axes : Servomoteurs en boucle fermée
  • Transmission : Vis à billes
  • Guidage : Rail linéaire
  • Vitesse de déplacement des axes: : 6 000 mm / min (100 mm/s)
  • Précision des axes : 5 µm (résolution moteur)
• Contrôle de la poussière
  • Système de dépoussièrage intégré
  • Volume du réservoir à poussière : 0,8 litre
• Graveur Laser
  • Puissance : 2.5 Watts
  • Type de Laser : A diode
  • Longueur d'onde : 445 nm
  • Refroidissement : Par air
• Contrôle et Logiciel :
  • Carte contrôleur dédié Carvera
  • Compatibilité du logiciel contrôleur : iOS, Android, Mac OS, Windows, Linux, ...
  • Connectivité : Wi-Fi et USB
  • Compatibilité FAO : Fusion 360, Solidworks, AutoCad, VCarde Pro, Aspire, Illustrateur
• Matériaux admissibles
  • Bois : Bois tendres, Bois durs, Contre-plaqués, MDF,..
  • Plastiques : Mousses, PVC, ABS, Acrylique, PC, HDPE,...
  • Matériaux composites : Fiche de carbone, Fibre de verre, Résine époxy (FR4)
  • Matériaux non ferreux : Aluminium, Cuivre, Laiton
  • Matériaux compatibles gravure laser : Bois, Plastiques, Tissus, Cuir, Cartons,...
• Alimentation électrique : 100-120 Vac / 200-240 Vac / 50/60 Hz
• Dimensions (Largeur / Profondeur / Hauteur) : 580 x 520 x 540 mm
• Hauteur capot ouvert : 840 mm
• Poids : 50 Kg
• Compléments possibles :
• 4eme axe rotatif
• Kit de fabrication PCB

Contenu de la livraison :

• 1x Centre d'usinage Carvera
• 1x Lot d'accessoires avec :
  • 1x Bouton d'Arrêt d'urgence
  • 1x Support de tablette / smartphone
  • 1x Paire de lunettes de protection
  • 1x Paire de lunettes de protection laser
  • 1x Filtre de poussière de rechange
  • 1x Embout de serrage 1/8 pouces
  • 1x Manuel pour le réglage d'outils
  • 30x Embouts de rechange
  • 1x Câble USB
  • 1x Câble d'alimentation
• 1x Lot de matériaux :
  • 2x Plaques de PCB simple face
  • 2x Plaques de PCB double face
  • 2x Plaques acrylique
  • 2x Panneaux de MDF
  • 2x Plaques en ABS
  • 2x Plaques en Aluminim
  • 2x Blocs de sable
  • 2x Plaques de travail de l'expoxy
  • 1x Kit d'assemblage lumière LED
  • 1x Mini scie à main

• 1x Lot d'outils avec :
  • 10x Fraises
  • 1x Outil d'installation des Fraises
  • 3x Pinces de serrage
  • 1x Outil d'installation des Pinces de serrage
  • 4x Plaques linéaires pour le bridage des pièces
  • 2x Pinces à glissière pour le bridage des pièces
  • 2x Equerres pour le bridage des pièces
  • 10x Goupilles de 4 mm
  • 20x Vis M5
  • 1x Tournevis
