Bundle Regular Evo M

Bundle Regular Evo M - Mékanika

Ici, nous vous proposons le pack Bundle Regular Evo-M, qui vous permet de réaliser votre routeur CNC en quelques heures. L'Evo-M, c'est un volume de travail de 600 x 1000 x 70 mm mm !

Le Bundle Regular Evo M comprend :

• 1x Routeur CNC Evo M

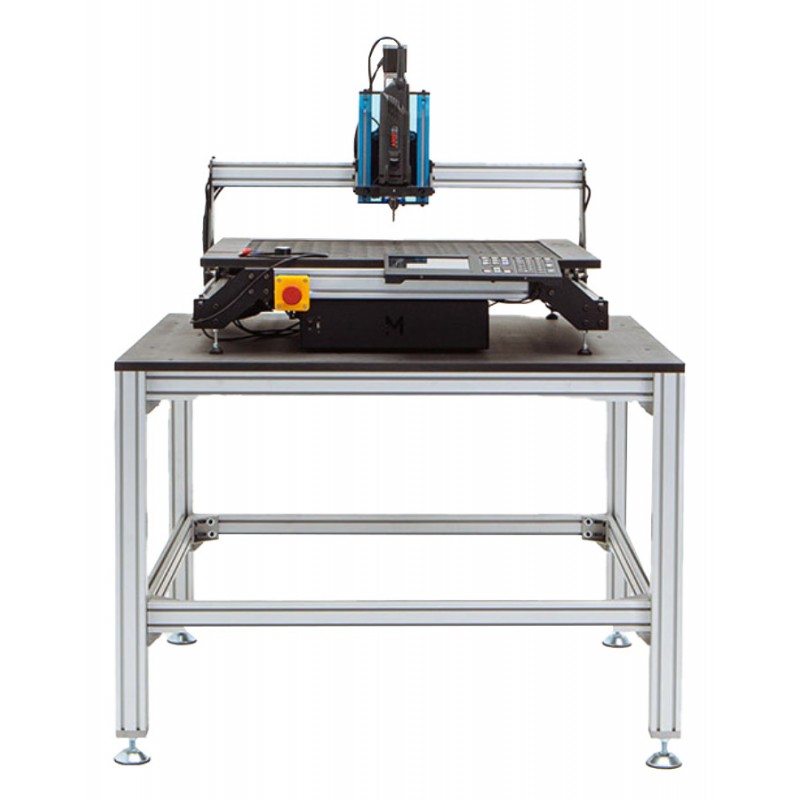

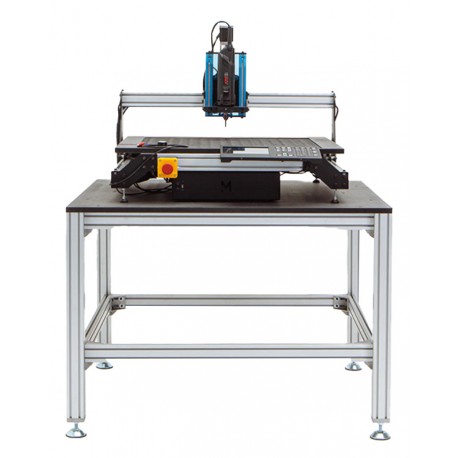

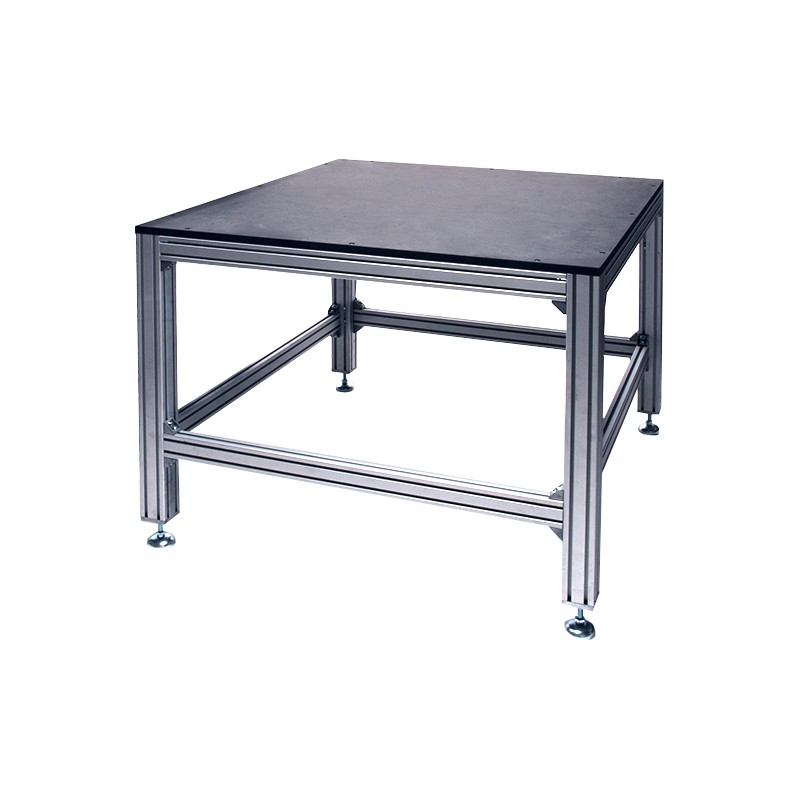

• 1x Table M

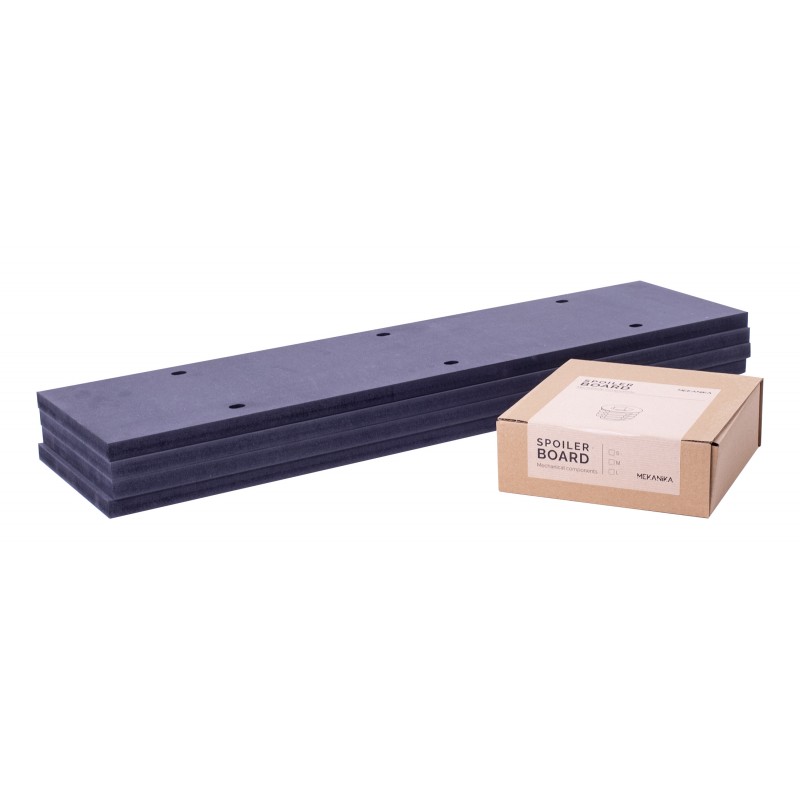

• 1x Plateau martyr M
• 1x Broche AMB DI 1400 W

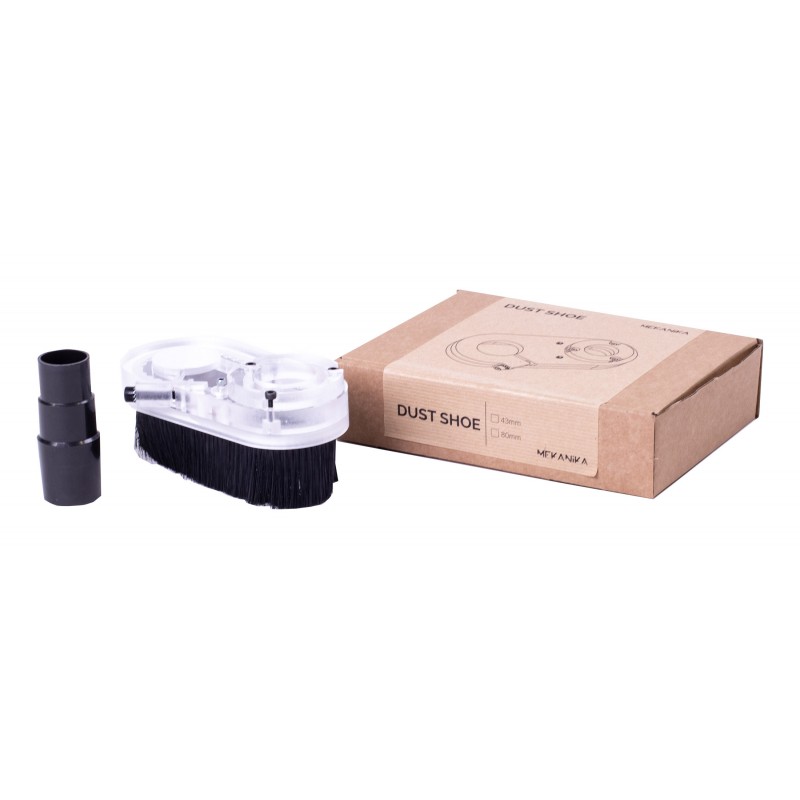

• 1x Embout d'aspiration pour broche AMB

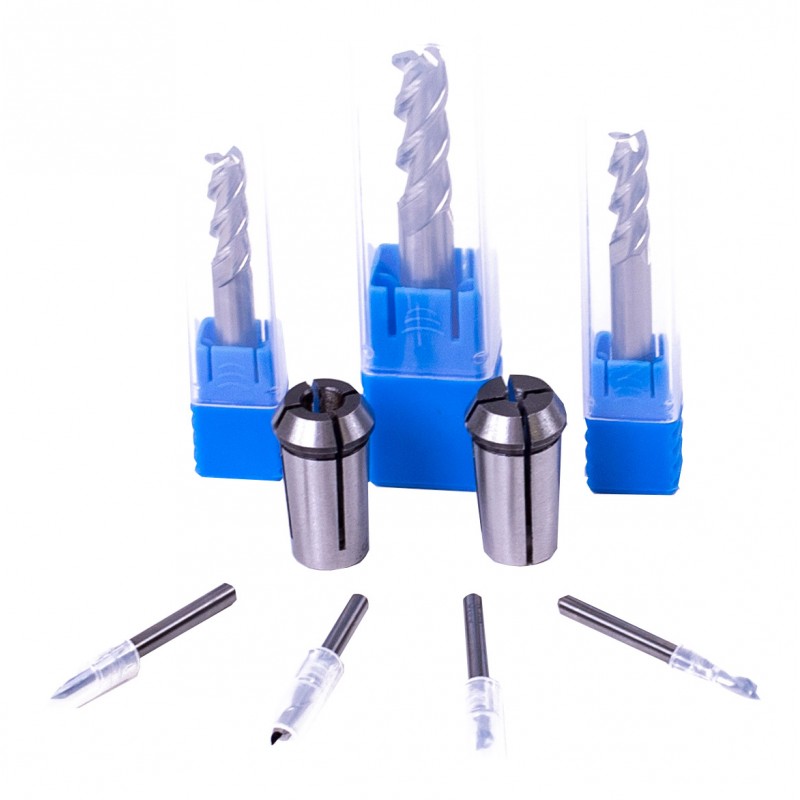

• 1x Pack d'outils pour broche DI 1400 W.

Le Routeur CNC Mekanika Evo M est le premier routeur CNC Open Source. Issu d'une grande communauté, l'objectif est de vous aider à créer, à prototyper et à produire des pièces unitaires ou de petite série avec des outils et une machine de qualité.

Il permet de travailler le bois, les plastiques, les mousses, les métaux non ferreux comme l'aluminium, le cuivre, ...

La garantie constructeur est de 5 ANS !

Points forts :

• Très compacte : Evo M est la machine la plus compacte de sa catégorie. Soucieux des espaces disponibles, le routeur ne nécessite pas d'un ordinateur externe et le boitier de contrôle commande intègre tout ce qu'il faut pour faire fonctionner la machine.
• Commande simple et intuitive : le boitier de contrôle / commande intègre un écran tactile associé à un clavier dédié. le pilotage de cette machine est très simple et intuitif.
• Evolutive : Cette machine est complétement évolutive dans le temps et peut facilement se transformer dans la gamme Pro Series.
• Tutoriels et Ressources technologies : De nombreux tutoriels vidéos sont disponibles ainsi que de nombreux articles techniques et de bricolage pour acquérir ou consolider des compétences techniques avancées sur le fraisage.

Spécificités techniques :

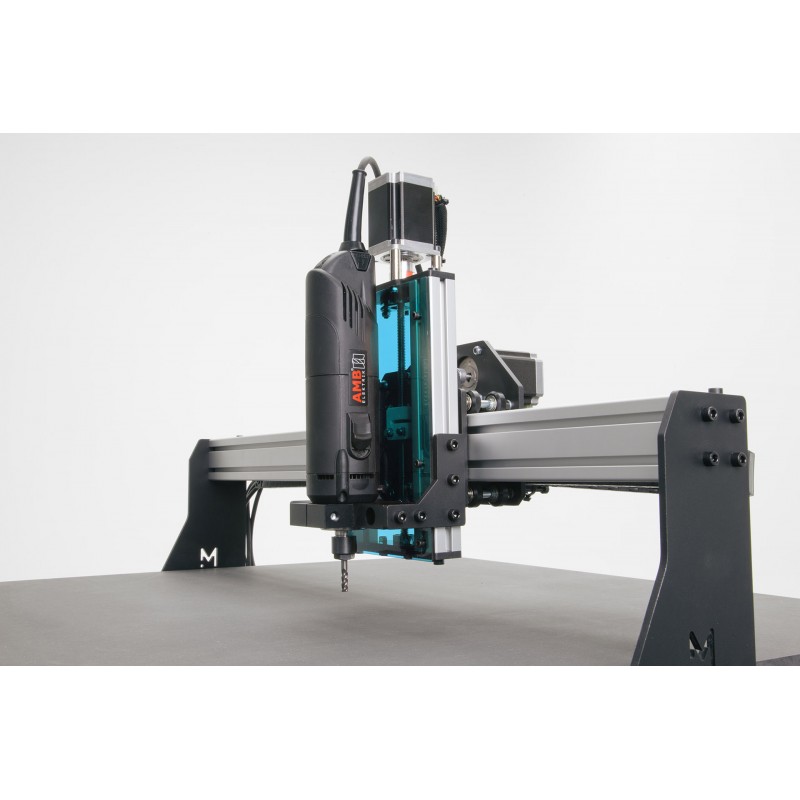

• Structure : C'est une structure dite en portique et réalisée en profilé aluminium avec des pièces en acier 6 mm

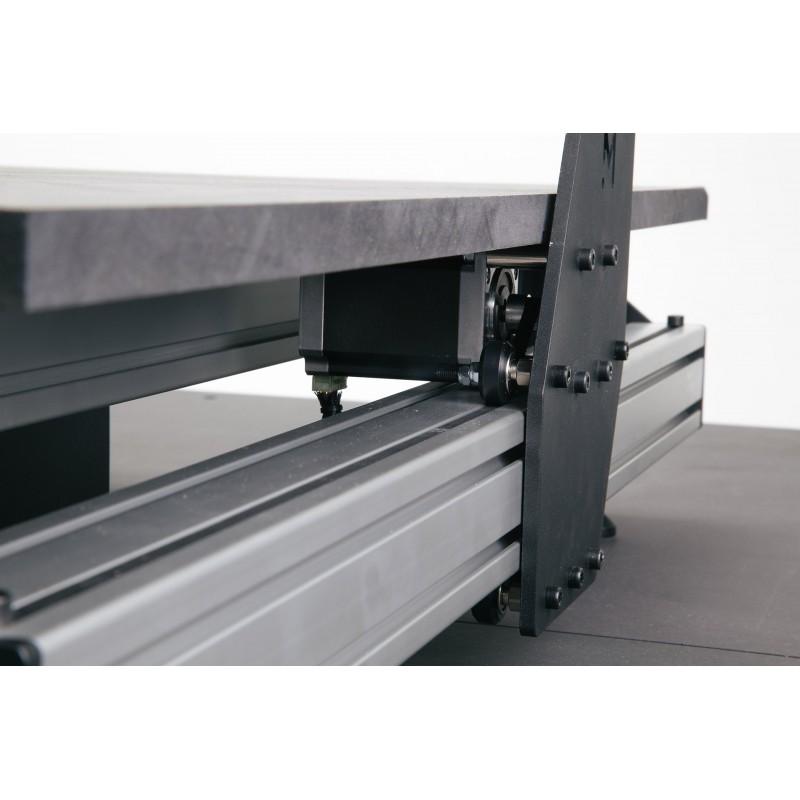

• Axe X et Y : Moteur Pas à Pas NEMA23 avec entraînement poulies courroie, guidage par galets sur les profilés aluminium.
• Axe Z : L'axe Z est en profilé aluminium avec entraînement par vis 10 mm, guidage par galets et écrou anti-jeu
• Fins de course : Interrupteur fin de course mécanique (interrupteur) sur les trois axes X, Y et Z
• Dispositif de palpation d'outils : C'est une sonde permettant de définir avec précision la longueur de l'outil monté sur la broche (étalonnage rapide et précis de l'axe Z)
• Interface Homme / Machine : Elle intègre un écran tactile et un clavier numérique protégés dans un coffret en acier.
• Contrôle / Commande : Le contrôle commande intègre le logiciel PlanetCNC installé et pré-configuré sur une carte Raspberry PI 4B (Ordinateur PC extérieur non nécessaire)
• Contrôle du courant des moteurs : L'électronique intègre un contrôle automatique du courant des moteurs de déplacements permettant de maintenir stable la machine pendant le changement d'outil par exemple
• Vitesse de déplacement à vide : 10 000 mm/min (maximum 15 000 mm/min)
• Précision : 0,1 mm
• Capacités de coupe : Vitesse régulière dans le bois, les plastiques, et vitesse inférieure pour les métaux non ferreux.

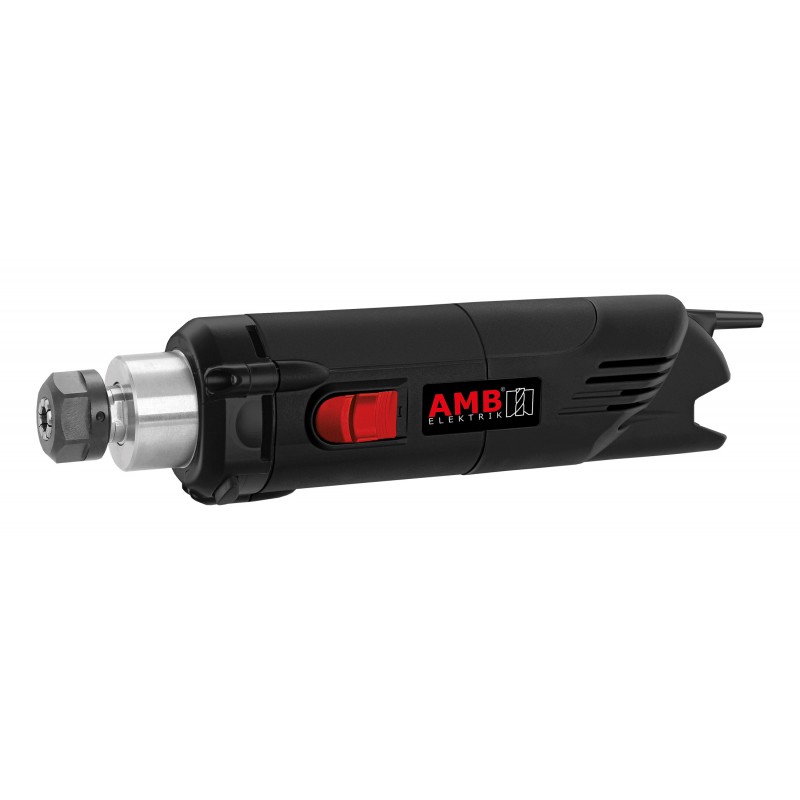

• Broche : Moteur de Broche AMB 1400 FME-P DI avec commande directe par le contrôleur incluant une pince AMB ER16 et une fraise 8 mm bout plat - Vitesse de 3 500 à 25 000 tr/min

Autres caractéristiques techniques :

• Zone de travail : 600 x 1000 x 70 mm
• Hauteur de passage sous z : 115 mm
• Dimensions hors tout de la machine : 850 x 1250 x 650 mm

Contenu de l'ensemble :

• 1x Routeur / Machine CNC Evo-M en kit,
• 1x Fraise 3 dents en carbure 8 mm,
• 1x Pièce d'essai en bois,
• 1x Table pour routeur M,
• 1x Planches de plateau martyr M,
• 1x Embout d'aspiration pour broche AMB,
• 1x Broche AMB DI 1400 W
• 1x Pack d'outils pour broche AMB DI 1400W,

Liens utiles :

Site internet du constructeur, partenaire My-eTechno

Guide de démarrage
